二、設備組成
本設備由溫控系統、壓力控制系統、化成柜系統、夾具機構四部分組成。
2.1溫控系統
（1）硅膠發熱板均勻電加熱；
（2）每層發熱板獨立控溫；
（3）觸摸屏+PLC集成智能控制；
（4）電芯化成完畢，自然冷卻；
（5）超溫報警功能。
2.2壓力控制系統
（1）由9層包覆絕緣紙鋁板垂直疊放加壓；
(2）智能壓力輸出控制；
（3）多工段壓力智能調節控制。
2.3化成柜系統
（1）充放電及過充過放保護功能
（2）數據聯網存儲功能
（3）電壓檢測分選功能
（4）煙霧報警功能
2.4夾具機構
（1）正負極耳與觸點可靠對接功能；
（2）加熱板限位，防空載壓傷觸點功能；
（3）加熱板絕緣防護。

2.5設備優點
電池厚度2.5-12mm范圍，不用更換極耳壓塊；
2.6設備操作流程：
打開柜門    放入電池    關閉柜門    參數設定    夾具壓緊    啟動加熱    啟動化成    化成結束     夾具松開    打開柜門     取出電池。

三、技術指標
3.1  夾具機構的主要性能
3.1.1  加熱板主要構成：精加工鋁板，一面貼合1.0mm厚絕緣板，另一面貼合特制1.0mm厚硅膠加熱板，整體包覆300克光面名片紙。
3.1.2  工作方式：氣缸由右向左驅動，電池放置在兩層加熱板之間的固定位置，通過夾具的收縮實現電芯夾緊受力，同時使電芯正負極耳與化成柜觸點可靠接觸。

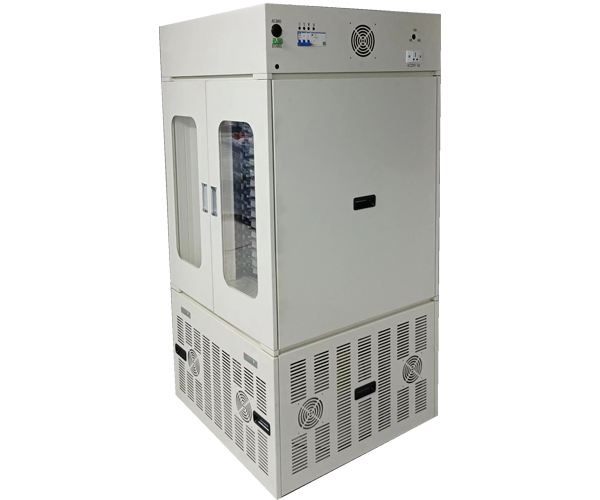

3.1.3  該設備為雙面合頁門結構，每扇門安裝一塊鋼化玻璃，便于觀察夾具的內部運行行情況；
3.1.4  壓力設定方式：在觸摸屏上輸入單只電芯長、寬尺寸，每層電芯數量及面壓力，PLC智能計算并自動輸出所需壓力。
3.1.5  升溫時間：以室溫為25℃為例，≈15分升溫至60℃，≈25分鐘升溫至75℃.
3.1.6  所采用觸點為四線法，磷銅鍍24K黃金觸點，具有采樣精準、觸點耐磨抗氧化之優點。
3.17恒流控制板采用四線夾具方法測量，最大限度排除接線與接觸的誤差，使用與維護方便，測試精度高，每個接觸夾具電池通道都具有完全獨立的恒流恒壓源，自成回路互不影響。
3.18采樣速度快，在不存在欠壓寄存情況下整柜巡檢周期≤9S
3.2、基本技術參數

3.3  化成設備的主要性能
3.3.1本設備專門用于聚合物鋰電池的化成工藝使用；
3.3.2 工作方式有：恒流充電、恒流恒壓充電、恒流放電、擱置和循環；充放電控制的條件有:恒流充電終止電壓值、恒流放電終止電壓值、恒流恒壓充電恒壓值、流恒壓充電終止電流值、各種方式工作的時間終止值；
3.3.3 具有數據掉電保護功能，來電能繼續運行，在不過欠壓寄存情況下約 5 秒巡檢一遍；
3.3.4 保存每個電池的所有工步曲線（包括電壓—時間、電流—時間、容量—時間、電量—時間等曲線），用戶可自由選擇曲線采樣條件。
3.3.5 多種電池巡檢界面，電池巡檢界面可選擇圖形顯示、顯示綜合數據、顯示分類數據、異常顯示等；
3.3.6計算機系統最低配置：PII/300 以上 CPU，64MB 以上內存，10GB 以上硬盤空間，EGA/VGA 彩 顯，CD-ROM 一個，鼠標一個，MicrosoftTM Windows 2000 以上 操作系統，一個可用的 RS232 串行通訊口，Windows 支持的打印機。計算機系統由用戶自配，并視實際需要確定微機系統的數量。
3.4、隨機提供操作軟件（電腦用戶自備）；
3.5設備外觀顏色：國標9002色卡；
四、適用產品參數



五、易損件清單:

六、隨機配送清單（單臺設備）
